IPX1/2/3/4/5/6/7/8/9防水測試設備用于測試產品的外殼和密封在多雨氣候下儲存、運輸和使用時，能否保證設備和部件的良好性能。該測試設備模擬各種環境，如滴落、飛濺、噴灑等。，主要適用于測試電器產品、燈具、機柜、電器元件、通訊產品、汽車、摩托車及其零部件、戶外照明和信號裝置的防水性能和IP防水等級。
測試標準：滿足GB 4208-2008、GB/T4942.2-1993、IEC60529、GJB150、GB/T10485-2007、ISO20653、GB/T 12480等標準中規定的試驗要求。
IP防水(雨)分級
IP防水等級：IPX1
垂直滴落：垂直落下的水滴不會造成傷害。
叫法：IPX1滴水試驗裝置
IP防水等級：IPX2
15水滴：當柜子以15度角向任意一側傾斜時，垂直落下的水滴應該不會造成損壞。
叫法：IPX2滴水試驗裝置
IP防水等級：IPX3
澆水：從垂直線兩側以60度角潑水，應該不會造成傷害。
叫法1：IPX3擺管雨水測試儀
叫法2：IPX3淋浴雨水測試裝置
IP防水等級：IPX4
飛濺：從各個方向向機柜噴水不會造成損壞。
叫法1：IPX4擺管雨水測試儀
叫法2：IPX4淋雨測試裝置
IP防水等級：IPX4K
增壓噴濺：當從任一方向增壓并將水濺到殼體上時，不應有不利影響。
叫法：IPX4K強飛濺測試儀
IP防水等級：IPX5
噴水：從各個方向噴到柜子上的水應該不會造成損壞。
叫法：IPX5水射流測試儀
IP防水等級：IPX6
猛烈噴水：從各個方向?qū)?zhǔn)柜體的強噴水不應造成損壞。
叫法：IPX6強水霧測試儀
IP防水等級：IPX6K
增壓強噴水：當噴嘴強勁，增壓直接對準殼體向任意方向噴水時，不應有不良影響。
叫法：IPX6K超級噴水試驗機
IP防水等級：IPX7
短時間浸泡：在規定的壓力和時間下，將柜體短時間浸泡在水中，不應有能造成損壞的水量。
叫法：IPX7浸沒測試箱
IP防水等級：IPX8
連續浸泡：在特定條件下可以浸泡在水中，不能有能造成傷害的水量。
叫法：IPX8壓力浸沒測試儀
IP防水等級：IPX9K
高壓蒸汽噴射清洗水：直接對準外殼從任一方向噴水，不應有不良影響。
叫法：IPX9K高壓高溫水噴霧試驗機
IP防水(雨)測試設備主要技術參數：
IPX1/2滴水試驗裝置
1.淋雨面積：1000毫米×1000毫米(或根據客戶要求)
2.水箱材料：不銹鋼
3.滴水孔直徑：≤￠0.4毫米
4.孔間距：20毫米
5.降雨量：1毫米/分鐘和3毫米/分鐘。用戶設置參數(誤差：+0.5毫米/分鐘)
6.下落高度：200-2000毫米(設備自動控制)
7.測試時間：10分鐘。你可以自己設定時間。
8.自動氣壓清洗針嘴
9.測試完成后，水箱中的水會自動排出。

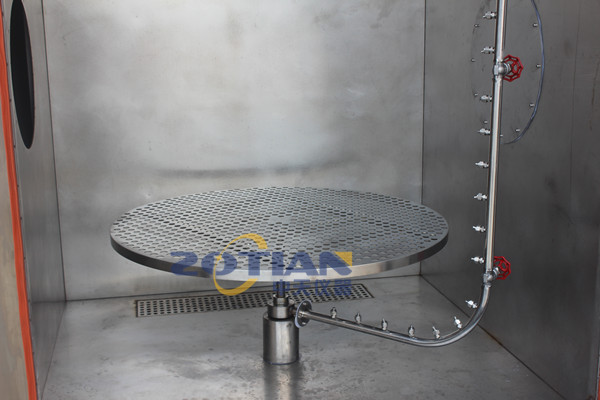

IPX3/4擺管雨水測試儀
1.管道敷設尺寸：φ200/400/600/800/1000/120/16000mm，
根據客戶情況選擇管材。
2.流量(升/毫米)：0.5-10.0可調
3.噴水孔尺寸(毫米)：0.4
4.擺管內徑(毫米)：15
5.管道鋪設角度：60，180(任一角度均可準確調整)
6.4S鋪管速度為120，12 s為360
7.測試轉盤：標準尺寸∮600；1-17r/min(可調)
8.水壓：80-100千帕可調。
IPX5/6強水霧測試儀
1.型號：ZT-IPX5/X6
2.IPX5光圈：6.3毫米
3.IPX6光圈：12.5毫米
4.IPX5水流量：12.5±0.625升/分鐘
5.IPX6水流量：100 5L/min
6.水壓：根據規定的水流量調節。
7.噴嘴距離測試產品：2.5m ~ 3m。
8.壓力計
9.多級不銹鋼水泵
10.IPX5流量計5-20L/m
10.ipx6流量計10-130升/米
12.計時器：
13.配有直徑為600mm(用于放置樣品)的中等圓形轉盤，轉速可在1~5r/min之間調節。
IPX7浸沒測試箱
1.內部尺寸500*500*1500(根據客戶要求)
2.外部尺寸540*540*1500(根據客戶要求)
3.內層和外層由SUS304#不銹鋼板制成。
4.內層的厚度(毫米)為1.5毫米
5.外層的厚度(毫米)為1.0毫米
6.中間不銹鋼加強筋
7.內層和外層的總厚度(毫米)為40毫米。
8.測試大水深為1.2-1.5m
9.手動調節水位的調節方法
10.不銹鋼刻度可直觀顯示水位。
11.底盤由SUS304#不銹鋼板制成。
12.水箱由SUS304#不銹鋼、鋼化玻璃或有機玻璃制成。
IPX8壓力浸沒測試儀
1.水箱的直徑是0.5米
2.水箱高度為0.7m
3.外圍尺寸為600毫米*寬*高1200毫米。
4.罐體材料為SUS304#不銹鋼板。
5.壓力調節方法是手動調節的。
6.時間控制在1-999分鐘。
7.壓力表調節范圍0-300千帕(0-30m)或其他水壓
8.大上下限壓力為800 Kap或其他水壓。
9、壓力保護減壓閥保護
IPX9K高壓高溫噴水試驗箱
1.內箱尺寸：L1000*D1000*H1000mm
2.外部尺寸：L1400*D1180*H1850mm
3.測試時間為30s(4個位置120S)。
4.噴水角度0 30 60 90
5.噴嘴的數量是4個。
6.噴水溫度為常溫+25-85。
7.噴水距離為100-200毫米(手動調節)
8.噴水壓力為800-1000千帕
9.流量為14 ~ 16 L/min，
10.測試轉臺的轉速為4 ~ 10r/min(可調)
