IP防水等級試驗機是根據GB4208-2008、GB4702.2-2005和GB4706.32-2012的要求設計制造的。該設備廣泛應用于認證檢測機構和生產企業品控部門對燈具和電工電子產品的IPX4、IPX5、IPX6的防水檢測。設備的程序中有標準測試選項，用戶可以選擇需要的標準測試項目進行測試，無需設置；此外，還有用戶自定義的測試選項，用戶可以設置自己的測試數據，以適應不同的測試標準。同時，保證了測試數據的可靠性和準確性。整套設備由擺式管式雨水測試儀、手持花灑、UL雨水淋浴裝置、手持噴頭(ф6.3、ф12.5)、智能供水系統、旋轉載物臺、綜合控制柜等組成。

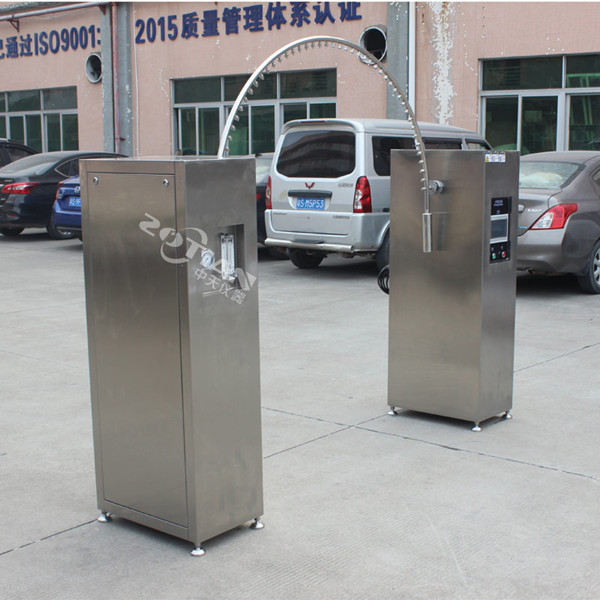

擺管雨水測試儀
功能參數:
1.適用于產品的IPX4測試。
2.配管規格:R1000mm、R1200mm、R1400mm、R1600mm(標準配置)。
3.總孔數:分別為62/75/87/100。
4.管道鋪設材料:不銹鋼。
5.擺動頻率可調。
6.滴水孔直徑:φ0.4毫米
7.噴嘴角度:1800(IPX4)。
8.擺角:3500左右3600(IPX4)。
9.降雨量0.07升/分鐘(誤差5%)或用戶設定的參數。
10.測試時間:10分鐘。你可以自己設定時間。
11.閥體材料:SUS304不銹鋼。
12.外形尺寸(長×寬×高):約2600×2500×4200毫米。
功能參數:
1.適用于大型產品的IPX4測試。
2.孔徑:φ0.5毫米
3.孔數:121。
4.中間孔1，內兩圈24孔角度為30°，外四圈96孔角度為15°。
5.噴嘴球形直徑:Sφ75.5。
6.鋁制擋板，不銹鋼配重
7.測試時間:3分鐘，用戶設定時間(由控制系統控制)。
UL噴霧裝置
1.該噴霧裝置是根據UL1598標準第19.17條和圖紙要求設計和制造的。
下噴式噴淋架:共1套，由噴淋架、噴嘴(3個，UL檢驗機構采購)、壓力表(3個，150mm指針高精度壓力表，測量水壓，量程0 ~ 0.1 MPa，分辨率0.5KPa)、水閥等組成。
所有噴淋架由不銹鋼管焊接而成。
可測外觀尺寸約為1500毫米寬，500毫米深，管道之間的尺寸符合標準要求(如下圖所示)。高度可在1300-2000mm之間任意調節，四個錨的高度可微調。
水泵、水管配件和相關控制設備:
加壓水泵:出水率≥30L/min±5%，大出水壓力2.5kgf/cm2。泵的電源為單相AC220V，功耗約為550W。
淋雨噴頭
功能參數:
1.適用于產品的IPX5和IPX6測試。
2.光圈:ф6.3mm(IPX5)和ф12.5mm(IPX6)。
3.IPX5和IPX6噴嘴擰緊后可快速更換。
4.不銹鋼。
5.水流量:12.5±0.626升/分鐘(IPX5)，100±5升/分鐘(IPX6)
6.測試時間:3分鐘，用戶設定時間(由控制系統控制)。
7.噴嘴與外殼之間的距離:2.5-3m(由測試儀控制)。
智能供水控制系統
功能參數:
1.流量控制:智能控制，流量可在控制柜中選擇和設定。
2.大流量供水泵:0 ~ 7m3/h(調節閥手動控制)。
3.小流量供水泵:0 ~ 3m3/h(控制柜畫面設定，控制器數字控制)。
4.流量控制:電子流量計實時監控，變頻器控制泵速(從IPX 1到IPX 5)。
5.IPX6流量控制:手動回流閥控制。
6.閥體材料:SUS304不銹鋼。
7.外形尺寸(長×深×高):1100×1200×1500毫米。
可旋轉樣品臺
功能參數:
1.轉盤直徑:φ1500mm。
2.負重:75公斤
2.轉盤速度:1-4轉/分。
3.傾斜角度:15度。
4.測試期間的旋轉角度:900。連續旋轉。
5.載物臺管理類型。
6.樣品電源防水插座。
7.鋁合金帶萬向輪座。
8.主體材料:SUS304不銹鋼
9.正反轉控制和旋轉由控制柜控制。
10.外形尺寸(長×深×高):1500×1500×1600毫米。
11.可調高度范圍:1200mm~2000mm。
集成控制柜
功能參數:
1.泵流量控制:變頻調速。
2.流量檢測:電子流量計的流量信號反饋。
3.流量設置:控制柜畫面設置。
4.控制器:PLC。
5.人機界面:觸摸屏。
6.控制功能:流量控制、雨中搖擺管控制、舞臺動作控制、測試時間控制。
7.保護功能:漏電保護、過載保護和短路保護。
