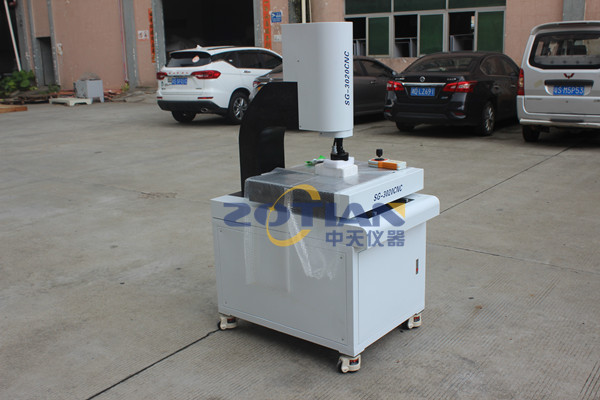

二次元龍門影像儀又叫影像龍門影像儀或者視頻檢測儀，適用于以二維尺度影像為意圖一切應用領域,在機械,手機電子,外表,塑膠等行業廣泛使用；主要功能是用于影像點，線，圓，弧，視點、直徑、半徑、點到線或線到線的距離、兩圓的偏心、兩點間距等；

隨著科技開展，對各種工件和零件的影像精度越來越高，對二次元龍門影像儀的要求也是越來越苛刻，二次元龍門影像儀是對傳統的影像技能的騰躍性開展，是將傳統的光學投影和計算機結合的產物。二次元影像龍門影像儀是當今工業檢測與計量技能領域中的一個新名詞，它代表的是數字化科技溶入工業檢測與計量，進行空間幾許運算的先進影像技能。

它能快速讀取光柵尺的位移數值，經過建立在空間幾許基礎上的軟件模塊運算，瞬間得出所要的成果;并在屏幕上產生圖形，供操作員進行圖影對照，然后能夠直觀地分辯影像成果或許存在的誤差。

二次元龍門影像儀主要特點
選用“HIWIN”P級直線導軌和精細V型滾珠導軌,確保機器精度及使用壽命。
立柱和底座選用堅實的花崗巖結構、穩定可靠。
裝備多功能2.5D影像軟件，自動尋邊,影像測高。
裝備可移動可拆卸的儀器專用桌。
高清卡位變倍鏡頭和高分辯率CCD,完成產品高清晰度影像。
影像成果可輸出Word 、Excel、CAD等格局。
可導入DXF文件進行快速檢測。



ZOT-F2.5次元龍門影像儀系列技術參數
型號 ZOT-2010F  ZOT-3020F  ZOT-4030F
影像規模(mm)  200x100x200   300x200x200  400x300x200
外型尺度(mm)  750*1300*1500mm  750*1300*1500mm  900*1400*1500mm
重量(kg)    160   170    250
承重(kg)   20   25    25
備注：客戶可根據自身產品需求選配英國Renishaw MCP探針觸摸式測高功用
影像精度(μm): 3+L/200
重復精度（mm）:0.003
影像方式：光學非觸摸式印象影像
光柵尺: 1.0μm分辯率開放式玻璃光柵尺
圖像傳感器CCD: HC536   1/3英寸600線工業五顏六色相機
導軌: Z軸：“HIWIN”P級直線導軌
X、 Y軸：精細V型導軌
光學系統: 6.5:1連續變倍卡位鏡筒
擴大倍率: 光學擴大倍率:0.7-4.5X;印象擴大倍率:24-158X
