二維影像測量儀通過圖像分析技術實現點到線距離的高精度測量，其核心流程包括圖像采集、特征識別、坐標計算和結果分析。以下是具體步驟和關鍵技術細節：
一、測量原理
幾何模型

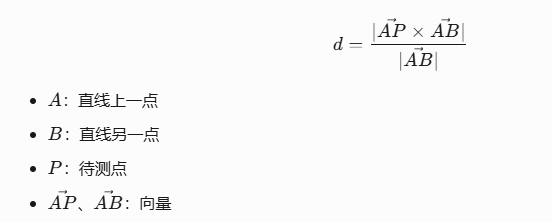

點到線的距離公式為：
二、具體測量步驟
步驟1：圖像采集與預處理
高分辨率成像：使用500萬像素以上工業相機捕捉清晰圖像。
光照控制：采用環形LED同軸光，減少陰影干擾。
圖像增強：通過高斯濾波、中值濾波去除噪聲。
步驟2：特征識別
點識別：
使用邊緣檢測算法（如Canny算法）定位目標點（如孔中心、邊緣尖點）。
亞像素插值：將像素坐標細化至0.1~0.5μm級精度。
線識別：
Hough變換或RANSAC算法提取直線（如工件邊緣、軸線）。
確定直線的參數方程（y=kx+b或一般式Ax+By+C=0）。

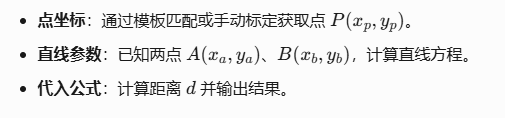

步驟3：坐標計算
步驟4：結果分析
公差對比：將實測距離與設計值比較（如IT7級公差±0.01mm）。
可視化報告：生成距離分布圖、超差點標注及統計分析（如CPK值）。
三、關鍵技術挑戰與解決方案
挑戰 解決方案
點在線上的投影誤差 使用高精度亞像素插值（如Lucy-Richardson算法）提高坐標精度。
線段傾斜導致誤判 結合RANSAC算法自動篩選優擬合直線，降離群點影響。
表面反光或低對比度 調整光源角度或采用自適應閾值分割（Otsu算法）。
動態干擾（如振動） 配備氣浮平臺或激光防抖模塊，控制重復定位精度≤±0.005mm。
四、典型應用場景
場景 測量案例 精度要求
電子元件檢測 SMT貼片偏移量（如電阻焊點到PCB邊的距離） ±0.05mm以內
模具制造 導柱安裝孔到模板的平行度偏差 ±0.01mm以內
機械裝配 螺栓孔軸線到齒輪齒面的距離 ±0.1mm以內
五、示例數據（點到線距離測量）
工件 理論距離 實測距離 偏差 判定結果
PCB焊盤 1.2mm 1.23mm +0.03mm 合格
齒輪模仁 3.5mm 3.48mm -0.02mm 合格
六、選型建議
入門級需求：200萬像素相機+基礎圖像處理軟件（如OpenCV），精度±0.1mm。
高精度需求：500萬像素遠心鏡頭+測量軟件（如Visionary-T），精度可達±0.005mm。
復雜場景：搭配多軸運動模組實現動態目標跟蹤（如在線檢測流水線）。
七、注意事項
校準：定期用標準量塊（如100μm臺階規）校準系統。
基準匹配：確保圖像坐標系與設計圖紙坐標系一致。
多視角補償：對傾斜工件采用旋轉拼接測量（需控制拼接重疊率＞30%）。
通過合理選型與優化算法，二維影像測量儀可實現從微米級精密檢測到毫米級大尺寸測量的全覆蓋。
