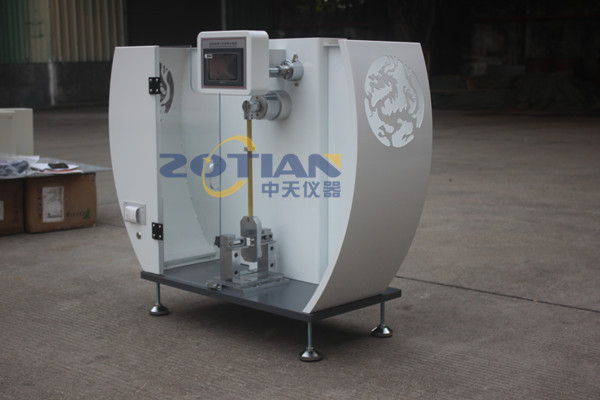

懸臂梁沖擊試驗機與簡支梁沖擊試驗機是材料沖擊韌性測試的兩種主要設備,二者在試樣狀態、測試原理、應用場景等方面存在顯著差異。以下是詳細對比:
一、試樣狀態與支撐方式
1、懸臂梁沖擊試驗機
試樣狀態:懸臂梁結構(一端固定,另一端自由)。
支撐方式:試樣通過夾具固定在試驗機一端,擺錘沖擊自由端的缺口面。
典型試樣:ISO 180標準試樣(80mm×10mm×4mm,V型缺口)。
受力特點:缺口處產生彎曲應力,應力集中效應顯著,裂紋易從缺口處萌生并擴展。
2、簡支梁沖擊試驗機
試樣狀態:簡支梁結構(兩端支撐,中間受力)。
支撐方式:試樣水平放置,兩端由支座支撐,擺錘沖擊試樣中部的缺口面。
典型試樣:ISO 179標準試樣(80mm×10mm×4mm,無缺口或A型缺口)。
受力特點:缺口處產生剪切應力,裂紋擴展路徑更復雜,需克服更多阻力。
二、測試原理與能量傳遞
1、懸臂梁沖擊試驗機
原理:基于懸臂梁彎曲力學,擺錘沖擊自由端,試樣吸收能量導致斷裂。
缺口效應:缺口深度和形狀直接影響應力集中程度,通常缺口深度為試樣厚度的1/3。
2、簡支梁沖擊試驗機
原理:基于簡支梁剪切力學,擺錘沖擊試樣中部,試樣吸收能量導致斷裂。
缺口效應:無缺口試樣測試材料整體韌性,缺口試樣(如A型缺口)模擬實際裂紋擴展行為。
三、應用場景與材料適配性
1、懸臂梁沖擊試驗機
1.1適用材料:
硬質塑料(如PVC、PP、ABS)
增強尼龍、玻璃鋼(GFRP)
陶瓷、鑄石等脆性材料
1.2典型應用:
塑料管道抗沖擊性測試(如低溫環境下PVC管斷裂韌性)
汽車保險杠材料優化(對比PP+EPDM與PC/ABS的沖擊強度)
陶瓷刀具脆性評估(氧化鋯陶瓷沖擊強度通常為2-5kJ/m2)
優勢:對脆性材料有感,缺口效應顯著,能準確反映材料抗裂紋擴展能力。
2、簡支梁沖擊試驗機
2.1適用材料:
熱塑性塑料(如PE、PS、POM)
橡膠、彈性體
金屬材料(需改用夏比沖擊試驗,但原理類似)
2.2典型應用:
塑料薄膜抗穿刺性能測試(如包裝材料沖擊強度≥50J/m)
輪胎橡膠減震性能評估(沖擊強度與能量吸收能力正相關)
金屬板材韌性測試(夏比V型缺口沖擊試驗)
優勢:模擬實際剪切受力狀態,適用于韌性材料測試,數據重復性好。
四、設備結構與操作差異
對比項	懸臂梁沖擊試驗機	簡支梁沖擊試驗機
擺錘方向	垂直向下沖擊(自由端)	水平?jīng)_擊(試樣中部)
夾具設計	固定試樣一端,需對中缺口	兩端支座支撐,需調整跨距(通常為62mm)
能量范圍	通常為1-22J(適用于脆性材料)	通常為2-50J(適用于韌性材料)
測試速度	3.5m/s(標準速度)	2.9m/s或3.8m/s(依標準而定)
數據輸出	直接顯示沖擊強度(kJ/m2或J/m)	顯示沖擊能量(J),需手動計算沖擊強度
五、標準與結果解讀
1、懸臂梁沖擊試驗
標準:GB/T 1843、ISO 180、ASTM D256。
結果解讀:
沖擊強度高(如>50kJ/m2):材料抗裂紋擴展能力強,適用于高安全性要求場景。
沖擊強度低(如<10kJ/m2):材料脆性大,需改進配方或增加增韌劑。
2、簡支梁沖擊試驗
標準:GB/T 1043、ISO 179、ASTM D6110。
結果解讀:
無缺口試樣沖擊強度高(如>100J/m):材料整體韌性好,適用于沖擊載荷頻繁場景。
缺口試樣沖擊強度低(如<20J/m):材料對裂紋有感,需優化結構設計。
六、選型建議
1、選懸臂梁:
測試脆性材料(如陶瓷、硬質塑料)的抗裂紋擴展能力。
需模擬懸臂受力狀態(如管道、葉片等實際工況)。
2、選簡支梁:
測試韌性材料(如橡膠、金屬)的剪切韌性。
需評估材料整體抗沖擊性能(如包裝材料、減震制品)。
