試驗箱作用是提供高低溫度恒定、高低溫度交變等試驗環境；含制冷系統、加熱系統、 風道系統、控制系統、系統安全保護裝置等組成。

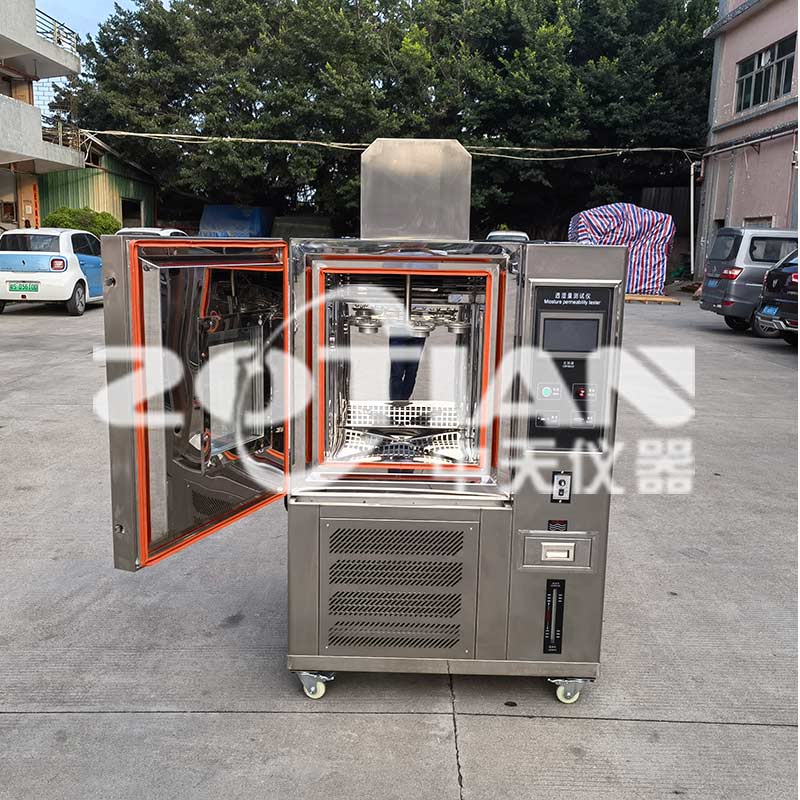

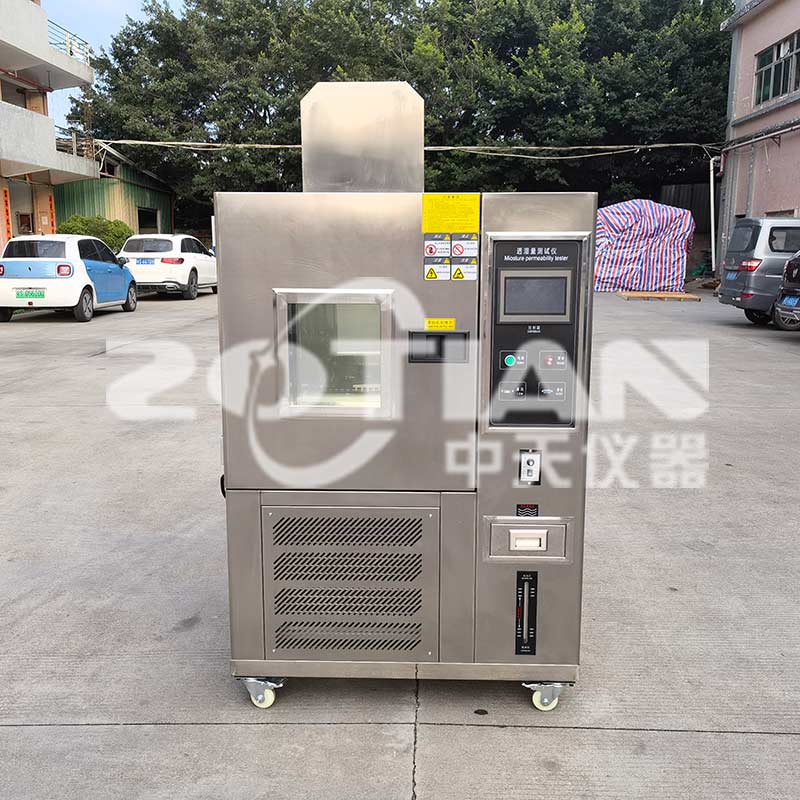

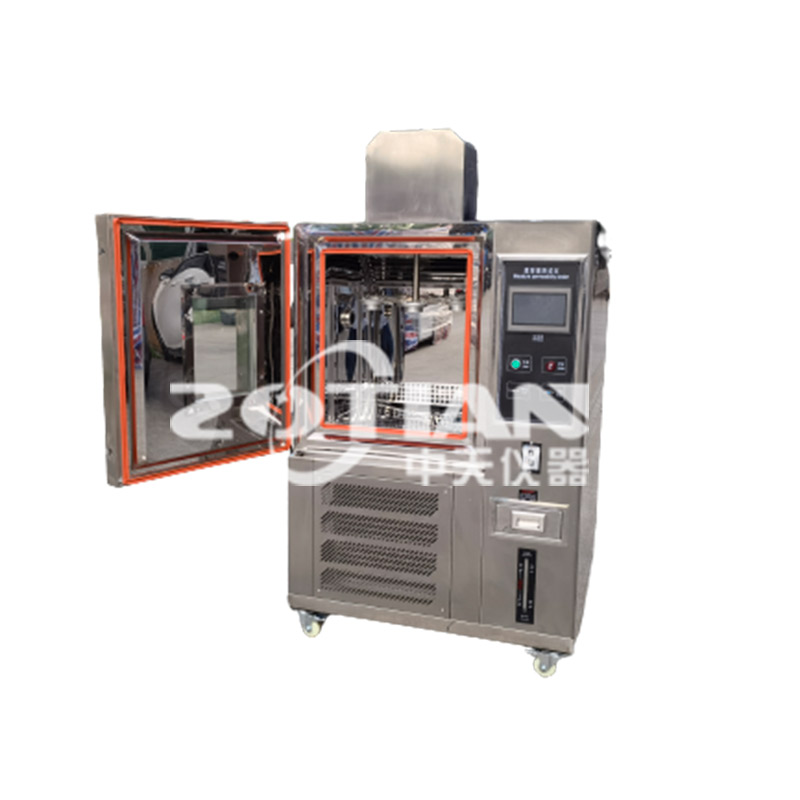

織物透濕性試驗箱，用于檢測材料在各種環境下性能的設備及試驗各種材料耐熱、耐寒、耐干、耐濕性能。
|
系統組成整體概述和用途 |
|||||
|
系統由以下部份組成 |
試驗箱作用是提供高低溫度恒定、高低溫度交變等試驗環境； 含制冷系統、加熱系統、風道系統、控制系統、系統安全保護裝置等組成 |
||||
|
試驗箱用途 |
織物透濕性試驗箱，用于檢測材料在各種環境下性能的設備及試驗各種材料耐熱、耐寒、耐干、耐濕性能。，適用于各類織物,包括透濕型涂層織物透濕量的測定。 |
||||
|
試驗箱主要技術指標 |
|||||
|
1.工作室尺寸 |
500×500×600mm （深×寬×高） |
||||
|
2.外形尺寸 |
970×1050×1750mm （深×寬×高） |
||||
|
3.溫度范圍 |
-0℃ ～ +150℃（空載、恒定狀態時） |
||||
|
4.溫度波動度 |
≤±0.5℃（空載、恒定狀態時） |
||||
|
5.溫度均勻度 |
≤1℃（空載、恒定狀態時） |
||||
|
6.降溫速率 |
從常溫~150℃，約45mi（20℃~100℃范圍，空載，全程非線性升溫） |
||||
|
7.風速 |
1.7～ 2.5m/s |
||||
|
（1-7）以上指標均在環境溫度≤25℃，常壓，空載、無負荷條件下、距箱體內壁1/6空間內測試測得 |
|||||
|
8.功率 |
約4.5Kw |
||||
|
9氣流速度范圍 |
0.02～3m/s |
||||
|
10.電源 |
220V±10%V；50Hz |
||||
|
11透濕面積 |
3000㎜2（ASTME96標準）6只
|
||||
|
12.加濕量 |
≥250mL/h |
||||
|

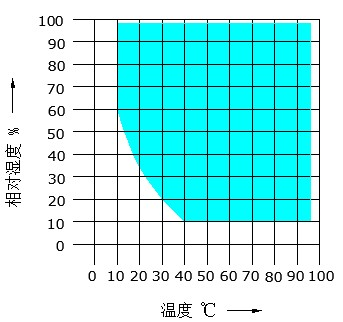

13.濕度范圍 |
20%―98%R.H（AT+25℃～+85℃）98%RH（濕熱試驗時無熱源） |
||||
|
14.濕度誤差 |
≤+2～-3.0%RH（濕度＞75%RH）(恒定狀態時)
≤±5.0%RH（濕度≤75%RH） (恒定狀態時 |
||||
|
15.滿足相關標準及試驗方法 |
MIL-STD-2164/(E/C) GB/T12704、ASTME96、JIS L1099、BS GB/T2423.4-93 GB/T2423.34-86 GJB150.9-86 |
||||
|
可程式織物透濕性試驗箱設計制造方案說明 |
|||||
|

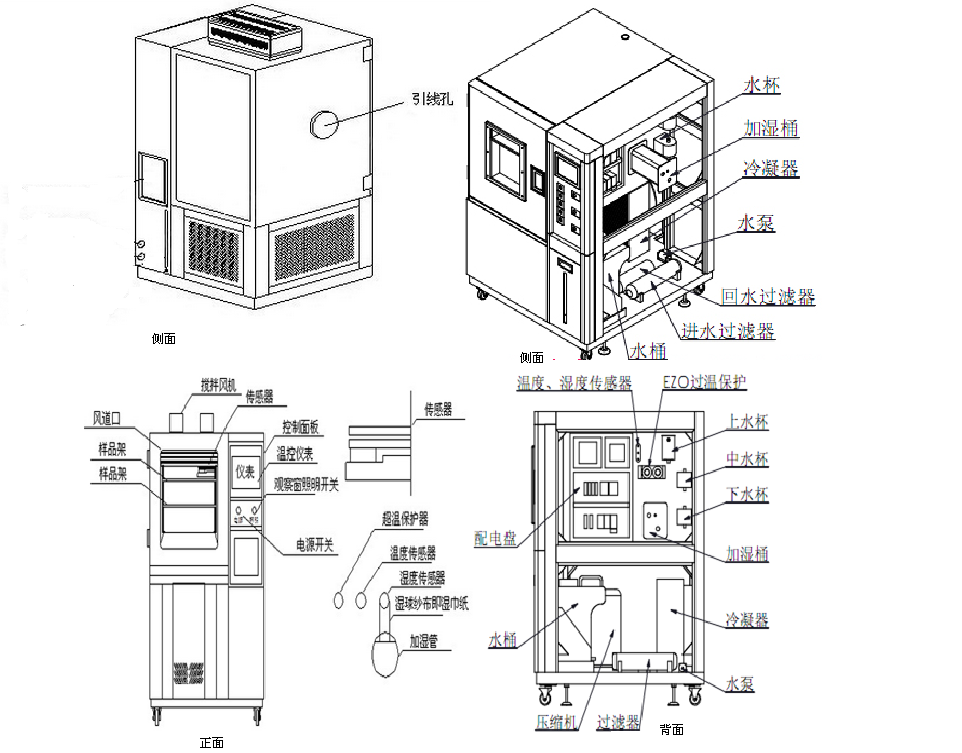

結構形式 |
即試驗箱體、制冷系統、空氣調節系統、電器控制柜、制冷機組為一整體，制冷機組位于箱體底部，電器控制部份置于試驗箱的側面，便于操作 |
||||
|
工作室 |
分布加熱器、制冷蒸發器、鼓風電機、風葉、風道等裝置 |
||||
|
測試孔 |
試驗箱側面設有電纜穿線孔1個，尺寸為ф50mm |
||||
|
內箱材質 |
采用1mm厚SUS304鏡面不銹鋼板制造，高端 |
||||
|
外箱材質 |
1mm厚優質拉絲不銹鋼板制造。易清洗，壽命長 |
||||
|
保溫材質 |
保溫材料采用聚胺酯發泡，厚度100mm，保溫作用良好，試驗箱外表面不結霜，不凝露 |
||||
|
內箱配置 |
工作室配備壹層可調節高度的不銹鋼條形擱板 |
||||
|
排水 |
箱體設有冷凝水排水口 |
||||
|
箱體底部 |
在底部設置放水口可以讓箱內的液體自由順暢地流出，即液體不能積存在箱體底部箱體下面有個裝水箱配有水刻表，裝水箱灌入蒸餾水，純凈水，桶裝水勿接自來水或者會被自來水里的物質堵塞 |
||||
|
大門 |
單開門設計，采用硅橡膠密封條，耐高低溫，抗老化，密封性能良好。為了防止低溫試驗時門框和門的邊沿凝露或結霜，門框和門的邊沿設置有電熱除霜裝置，門鎖，鉸鏈等五金配件為“KUNLONG”原裝配件 |
||||
|
大門把手 |
采用扣拉式結構，單開，左鉸鏈，右把手,杠桿動力式開啟，開關方便、輕松，美觀大方 |
||||
|
觀察窗 |
測試室大門上設有一個尺寸：400×500 mm（寬×高）中空電阻膜加熱防霜觀察窗，并設有防紫外線觀察窗罩并設有加熱防霜裝置。試驗箱大門上安裝 |
||||
|
視察燈 |
觀察窗上配有一個（AC12V）20W鹵素?zé)糸L(zhǎng)壽命受控觀察光源， |
||||
|
移動裝置 |
四只移動腳輪可固定 |
||||
|
定位校平裝置 |
保證試驗箱能平穩工作 |
||||
|
空氣調節系統
|
|||||
|
控制系統 |
|||||
|
溫度控制方式 |
溫度：采用A級高精度Pt100鎧裝鉑電阻； 濕度：進口一體化芬蘭“維薩拉”高精度電子濕度傳感器 （性能更穩定、精度高，具有極強的免維護功能） |
||||
|
溫濕度控制器 |
采用韓國三元TEMI850控制器（分辨率800×480 64K）5吋彩色觸摸屏，兩種控制方式（定值/程式）傳感器類型：PT100傳感器輸出方式：PID控制輸出；（4-20mA）模擬輸出（1-5V）/（0-10V）可任意選擇，8路開關信號輔助輸入；（基本配置10個繼電器，可選配20個繼電器）ON/OFF繼電器輸出；溫度測量范圍：-90.00℃--200.00℃，（可選-90.00℃--300.00℃）誤差±0.1℃；濕度測量范圍：1.0%--%RH，誤差±0.1%RH;光照測量范圍：可任意設置，特殊功能可定制程式編輯：可編12組程式，每組程式大可編10段，并可設置循環運行；通信接口：（RS232/RS485，通訊長距離1.2km[光纖可達30km]） |
||||
|
主要執行電器 |
交流接觸器：“施耐德” 斷路器：“施耐德” 熱繼電器：“施耐德” 小型繼電器：“歐姆龍” 固態繼電器：中美合資“朗寧” 相序保護器：“施耐德 |
||||
|
顯示方式 |
LCD彩色液晶顯示，觸摸控制中（英）文界面 |
||||
|
顯示精度 |
溫度0.1℃，時間1min，濕度0.1%RH |
||||
|
程序容量 |
可設置12個程序組，單個程序大設置10段，可設置多個循環個程序， 程序之間可鏈接 |
||||
|
系統運行方式 |
程序運行方式，恒定運行方式 |
||||
|
數據顯示 |
設備具有年、月、日及時間顯示，設備總的運行時間、程序段運行時間顯示 |
||||
|
故障信息 |
顯示故障狀態、可能原因分析 |
||||
|
控制功能 |
上下限溫度保護功能（聲光報警裝置），控制系統還具備自檢測、自診斷功能，自動進行故障顯示、報警；自動運行和停止的定時功能；自診斷功能，具有多種斷電恢復模式，試驗完成后具有自動停機并聲光提示 |
||||
|
遠程監控 |
配標準RS232/RS485計算機接口及專用通訊軟件一套，可實現將中央控制儀表與電腦進行遠程通訊管理。連機后可通過計算機對設備實現運行，溫度等參數的連續監控 |
||||
|
數據記錄方式 |
可保存設備的設定值和采樣值；通過USB接口U盤存儲，可拷貝數據或通過PC機直接顯示和打印試驗數據／曲線 |
||||
|
設備運行指示燈 |
在電器控制柜的頂部安裝有三色聲光報警器,可顯示設備運行、停止、報警三種狀態 |
||||
|
|
|
||||
|
9、安全保護功能 （以下安全保護一旦發生故障，系統在切斷電源的同時聲、光報警并給出提示信息） |
|||||
|
9.1 |
可靠的接地保護裝置； |
||||
|
9.2 |
漏電/斷路保護； |
||||
|
9.3 |
加熱器短路保護； |
||||
|
9.4 |
鼓風電機過載保護； |
||||
|
9.5 |
工作室獨立超溫、聲光報警； |
||||
|
9.6 |
制冷機超壓保護； |
||||
|
9.7 |
制冷機過載保護； |
||||
|
9.8 |
電源欠壓、過壓、缺相保護； |
||||
|
9.9 |
加濕器干燒保護、缺水?dāng)嚯姳Ｗo(hù)； |
||||
|
9.10 |
加濕水路缺水保護 |
||||
|
主機和隨機附件及試驗軟件： |
|||||
|
產品合格證 |
1張 |
||||
|
產品使用說明書 |
1套 |
||||
|
保修卡 |
1份 |
||||
|
溫度計 |
1只 |
||||
|
電源線 |
1條 |
||||
|
設備使用條件 |
|||||
|
加濕用水 |
采用純凈水、蒸餾水、去離子水，電阻率≥500V.m |
||||
|
冷卻方式 |
風冷方式：環境使用溫度+5～+28℃佳 |
||||
|
電 壓 |
AC 220V±10%、50 Hz、三相四線+接地線 |
||||
|
環境溫度 |
0～40℃ |
||||
|
環境濕度 |
< 85%R.H |
||||
|
大氣壓 |
86～106Kpa。 |
||||
|
場地要求 |
設備應水平放置于通風良好的試驗室內，周?chē)鷳?yīng)留有充足的空間供操作及維護之用 |
||||
|
空間條件 |
試驗箱體距房間四周至少應留有不小于200mm空間，設備開箱門處應留有箱門正常開關的空間 |
||||
|
環境條件 |
設備現場周?chē)鸁o(wú)強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它熱源直接輻射 |
||||
|
頻率及誤差 |
50±0.5Hz |
||||
|
電壓及誤差 |
AC220V±10%V |
||||
|
總開關 |
要求選用獨立的空間 |
||||
用于檢測材料在各種環境下性能的設備及試驗各種材料耐熱、耐寒、耐干、耐濕性能，適用于各類織物,包括透濕型涂層織物透濕量的測定。
